Konische Staubfilterkerzen für leistungsstarke Saugfiltration

Ein Saugbagger ist eine Kombination aus einem klassischen Bagger mit Saugtechnik. Saugbaggern bieten robuste Technologie für leistungsstarke Evakuierungs-, Bau- und Reinigungsarbeiten. Dank des langen Saugrohres kann dieser Absauger für wesentlich komplexere Arbeiten eingesetzt werden als ein Standardbagger. Saugbagger werden hauptsächlich im Untertagebau oder Straßenbau eingesetzt, finden aber auch bei Kanalarbeiten, Rekonstruktionen, Bahn- oder Tunnelbau.

Herausforderung

Aufgrund des breiten Einsatzbereichs und der extrem hohen Saugleistung der Fahrzeuge sind hochstabile Allround-Filterelemente erforderlich, die mehrere Staubarten aufnehmen können.

Der Platz im Saugbagger ist extrem begrenzt, aber dennoch müssen möglichst viele Filterelemente im Fahrzeug installiert werden. Ein weiteres Problem ist der Entladevorgang des Fahrzeugs, bei dem der komplette Container mit der Filtereinheit gedreht und geschüttelt wird. Dies ist eine sehr hohe Belastung für die Verbindung der Filterelemente, deshalb muss diese Verbindung sehr stabil sein und hohen Scherkräften standhalten.

TECHNISCHE DATEN

Volumenstrom: 15.000 m³/h
Temperatur: 20 – 25 °C
Staubart: Steine, Erden, Kies, Müll, Feuchtigkeit
Elemente: verstärkt, konische Version Montage

Lösungsansatz

Der Saugbagger enthält eine Labyrinthvorfiltration zum Schutz der Elemente vor starken Verunreinigungen wie Steinen oder Ästen.

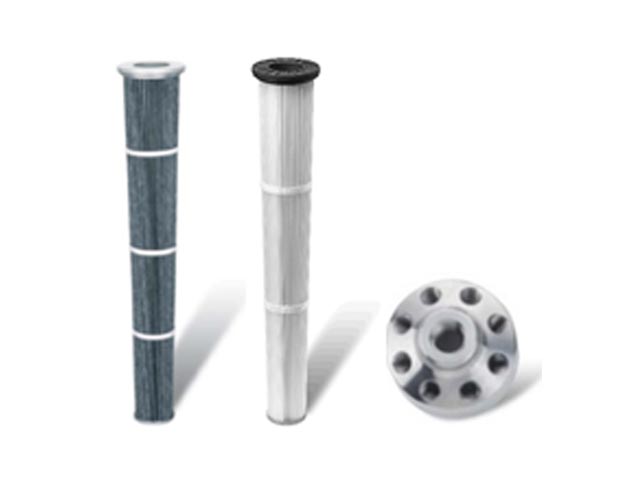

Filtration Group Industrial wählt für die Feinfiltration eine leicht modifizierte Version der 160 NKC Filterelemente. Durch die konische Form können die Elemente sehr nah beieinander platziert werden, ohne die Elemente zu stark zu belasten.
Aufgrund der hohen Differenzdrücke im Inneren des Saugbaggers mussten die Elemente verstärkt werden, um ein Zusammenbrechen des inneren Kerns zu vermeiden.
Die Elemente können von der reinen Seite gewechselt werden. Durch ein spezielles Verbindungssystem können die Elemente den Entleerungsprozess problemlos bewältigen.
Mit PTFE-Membranfiltermedien können die Elemente in fast allen Anwendungen eingesetzt werden.

Kundennutzen

Lange Filterstandzeiten durch die konische Form der Elemente
Hohe Stabilität auch bei höchstem Differenzdruck
Nutzung der gesamten Saugleistung über die gesamte Lebensdauer der Filterelemente hinweg
Allround-Filterelemente für alle Arten von Anwendungen
Keine Störung des Entleerungsprozesses durch hohe Stabilität
