Druckhaltesystem DHS 4.0

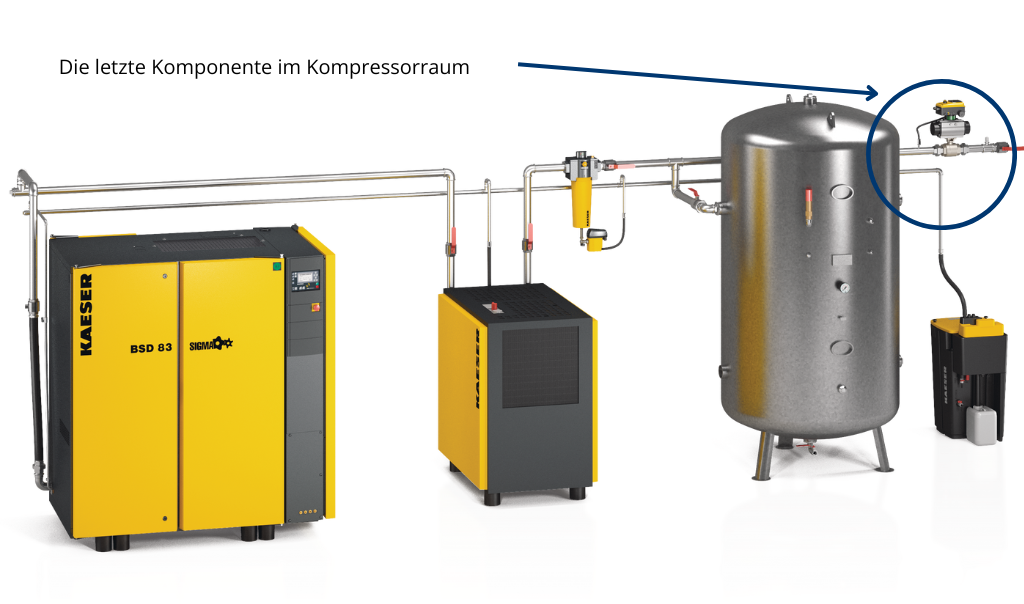

Wenn das Netz nach Ruhezeiten drucklos ist, fehlt den Kompressoren beim Anfahren der Widerstand des Netzdrucks. Die Druckluftaufbereitungskomponenten eines Druckluftsystems sind jedoch für die Volumenströme und Durchflussgeschwindigkeiten im Druckluftnetz während des Betriebs ausgelegt. Daher besteht die Gefahr, dass bei fehlendem Gegendruck die Druckluft Filter und Trockner mit zu hoher Geschwindigkeit passiert. Dies kann zu Beschädigungen der Filterelemente führen und den Drucktaupunkt der Kältetrockner zu erhöhen. Verunreinigungen wie Öl, Partikel und Feuchtigkeit könnten sich im Rohrleitungsnetz und der Prozessluft ansammeln.

SICHERE DRUCKLUFTVERSORGUNG

Der Einsatz des elektronischen Druckhaltesystems der Serie DHS 4.0 von KAESER gewährleistet nicht nur den erforderlichen Mindestdruck für ein reibungsloses Anfahren des Netzes und einen sicheren Betrieb der Druckluftstation, sondern bietet auch im laufenden Betrieb zahlreiche Vorteile.

Insbesondere bei Anlagen mit mehreren Aufbereitungssträngen sind diese Systeme unverzichtbar, da sie eine kontinuierlich hohe Qualität der Druckluft sicherstellen. Das Druckhaltesystem sperrt beispielsweise bei Störungen an Trocknern oder Filtern den betroffenen Strang ab, was nicht nur die Qualität der Druckluft erhält, sondern auch das Rohrleitungsnetz und die Verbraucher in der Produktion schützt.

Dieser Schutz führt auch zu erheblichen Kosteneinsparungen, da Aufbereitungskomponenten, Druckluftbehälter und Rohrleitungen geschont werden und somit eine lange Lebensdauer gewährleistet ist. Dadurch werden schädliche Belastungen durch hohe Druckschwankungen vermieden. Durch die Integration mit dem SIGMA AIR MANAGER 4.0 haben Sie die volle Kontrolle über Ihr System und gewährleisten eine maximale Zuverlässigkeit und Verfügbarkeit der Druckluftversorgung.

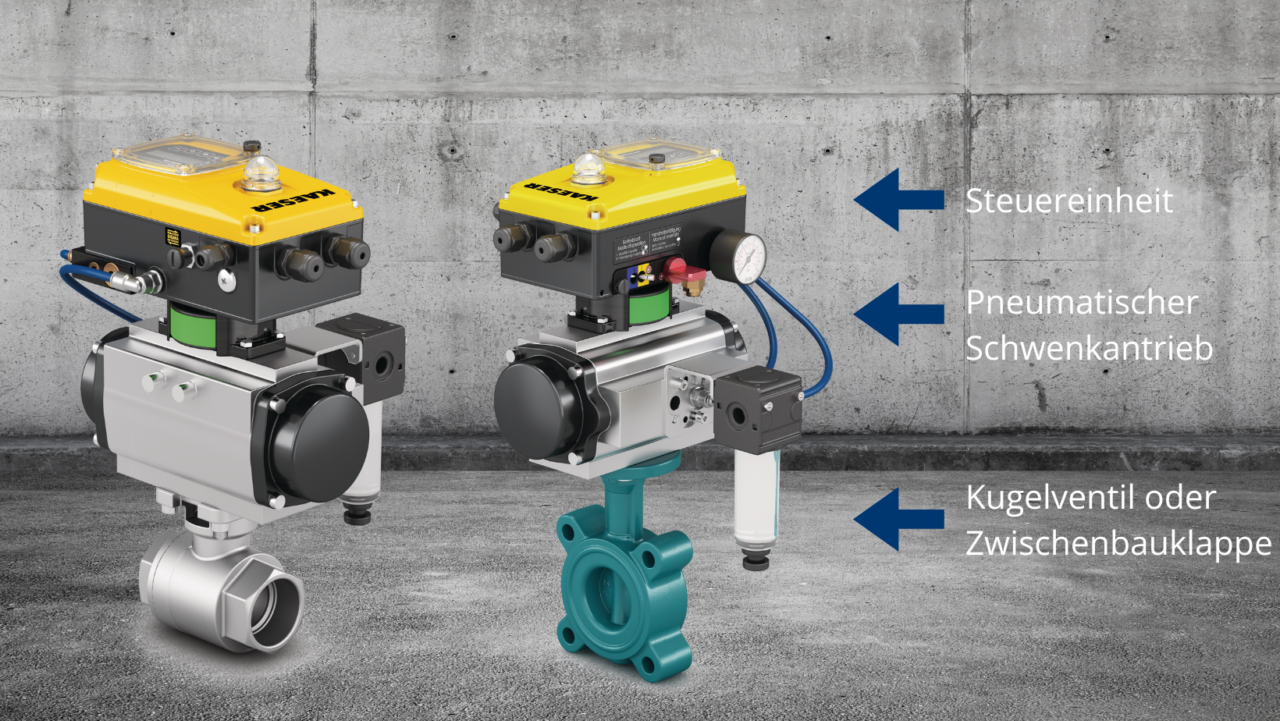

WAHLWEISE MIT KUGELHAHN ODER ZWISCHENBAUKLAPPE

Kugelhahn

• Optional bis 63 bar
• Bezeichnung: „G“ + Größe in Zoll

Zwischenbauklappe

• Bezeichnung: DN-Angabe

ZWEIZEILIGES KLARTEXT-DISPLAY

• DHS 4.0 ist perfekt auf Ihre Bedürfnisse abgestimmt – die Benutzerfreundlichkeit stand bei der Entwicklung im Mittelpunkt. Jedes DHS 4.0 kann intuitiv über das Display oder den SIGMA AIR MANAGER 4.0 an verschiedene Anwendungsfälle angepasst werden. Eine klare Anzeige des Betriebszustands und die unkomplizierte Sicherung der Betriebsparameter sind weitere herausragende Merkmale.

SIGMA NETWORK Schnittstelle

• Das Druckhaltesystem kann über eine M12-Verschraubung mit IP65 an eine übergeordnete Steuerung angebunden werden.

PASSENDE AUSFÜHRUNGSVARIANTE

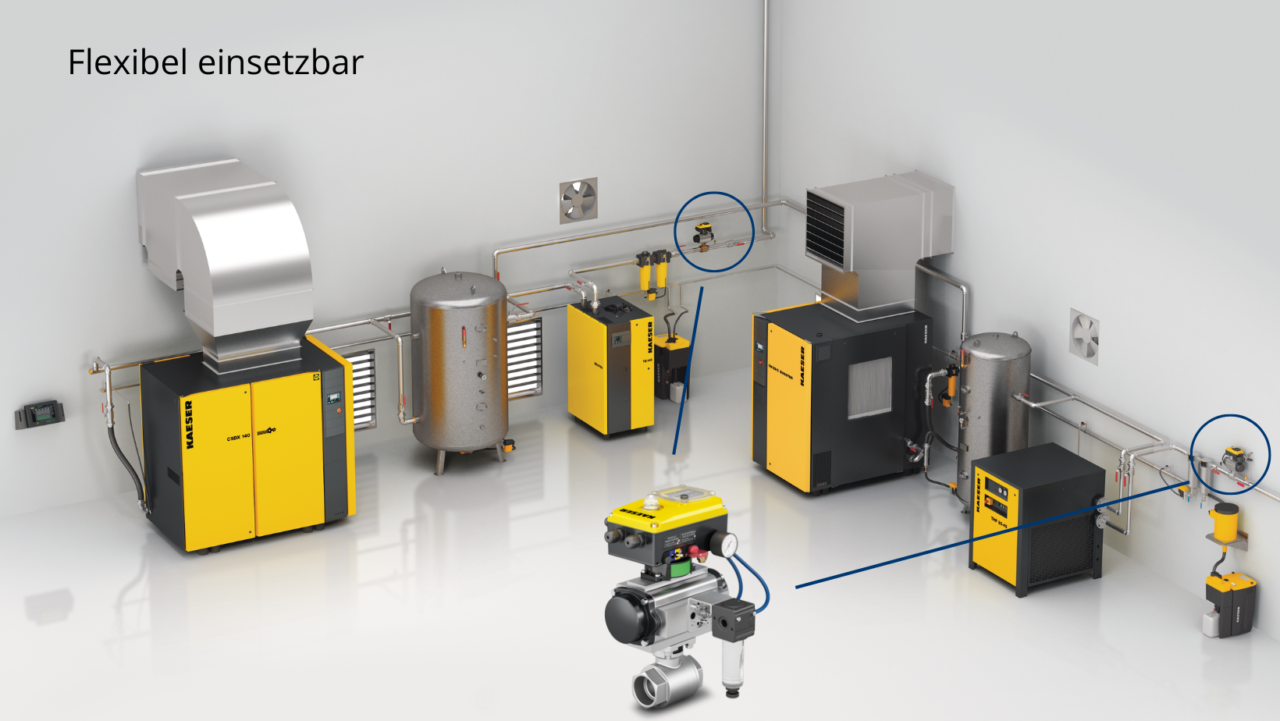

• Für maximale Anpassungsfähigkeit an jedes Projekt stehen alle gängigen Größen und Normen zur Verfügung. Durch den Einsatz von Endstellenklappen wird die Montage vereinfacht und eine einseitige Demontage der Rohrleitung ermöglicht.

WEITSICHT LED-ANZEIGE

• Grünes LED-Licht signalisiert eine Ventilstellung von 100 % – geöffnet.
• Blinkendes grünes LED-Licht zeigt an, dass die Armatur sich in Richtung der Öffnung bewegt
• Rotes LED-Licht zeigt eine Ventilstellung von 0 % – geschlossen.
• Blinkendes rotes LED-Licht zeigt an, dass die Armatur sich in Richtung des Schließens bewegt.

Zur zusätzlichen Sicherheit dient eine zweifarbige mechanische Betriebsanzeige.

PULSWEITENMODULATION

• Der Regel-Algorithmus von KAESER basiert auf Pulsweitenmodulation und gewährleistet durch eine schrittweise Öffnungs- und Schließmechanik eine stabile Druckluftversorgung. Dadurch werden Schwingungen im Druckluftnetz verhindert und eine Beschädigung der Aufbereitungskomponenten vermieden.

UMSCHALTBARE BETRIEBSARTEN

Die elektronischen Druckhaltesysteme der Serie DHS 4.0 bieten zwei Funktionsmodi, die je nach den Anforderungen und Einstellungen der Druckluftstation vom Betreiber ausgewählt und angepasst werden können.

Einstellungen der Betriebsart:

• Gelb = Gewährleistung sicherer Druckluftqualität
• Blau = Sicherstellung zuverlässiger Druckluftversorgung

Die ausgewählte Betriebsart wird durch eine Sicherungsverschraubung fixiert.

HAND-NOT-BETÄTIGUNG

Im Falle eines Spannungsversorgungsausfalls kann das Ventil in Notfällen manuell mit einem speziellen Schlüssel betätigt werden. Das Verhalten wird bereits im Voraus durch die Auswahl der Funktionsweise festgelegt.

DHS 4.0 MIT EXTERNEM DRUCKMESSUMFORMDER (DMU)

• Ein externer DMU wurde anstelle des internen DMU implementiert
• Der externe DMU bietet höhere Genauigkeit, ist weniger anfällig für Störungen und ermöglicht einen einfacheren Austausch im Falle eines Defekts.
• Durch den vorgeschalteten „Polizeifilter“ wird die Elektronikeinheit vor Verschmutzungen geschützt und bietet zusätzliche Sicherheit, indem er die Einhaltung der geforderten Druckluftqualität überwacht (inklusive Kontrollmöglichkeiten).

SERIENMÄSSIGER VORFILTER

Der standardmäßige Vorfilter dient zum Schutz der Steuereinheit und fungiert gleichzeitig als Indikator für Verschmutzung und Feuchtigkeit an der Übergabestelle.
